產品概述

近年來，隨著社會、經濟和開關技術的不斷發展，工程建設的復雜程度加大，開關設備的小型化、免維護、智能化的產品越來越受到青睞。國內外各開關制造公司紛紛大力發展中壓充氣柜（C-GIS），也稱為氣體絕緣開關柜。所謂氣體絕緣開關柜，是將高壓元件如母線、斷路器、隔離開關、電力電纜等密封在充有較低氣體壓力的殼體內。公司提供的設計方案可滿足中壓配電系統中各用戶對于環網方式、組合方式、運行條件、安全防護、運輸及安裝的要求。采用擴展母線將開關柜連接起來，實現全模塊化配置，從而滿足配電網絡各種標準和非標準的配電方案。

產品特點

1.因采用了絕緣性能卓越的六氟化硫氣體做絕緣和滅弧介質，所有能大幅度縮小開關柜的體積，更為緊湊，實現小型化。

2.高可靠性和安全性 主回路的導電部分密封于 SF6 氣體中，高壓帶電導體封閉，不受外界環境條件變化的影響，使設備長期安全運行，具有高可靠并且無觸電和火災危險。

3.獨立模塊化設計，氣箱為高精密鋁板安裝可拆卸，隔離開關采用三工位直線傳動，為減少控制繼電器和線路雜亂多，為此另設計一款配套PLC 近 100 個點的控制模塊，實現接地、隔離開關，全部電動遠程操作，機構開關模塊化設計，分合點采用梅花觸頭連接，杜絕了原有旋轉式隔離開關和接地開關勿操作的可能，改變了原有旋轉式隔離開關接觸電阻不穩定和過大的問題，各觸頭外部，全部加裝屏蔽均壓罩，完全解決開關斷點生產的局放問題。

4.應用、布置方便氣體絕緣開關柜作為獨立單元，通過組合可以滿足各種主接線的要求。以單元的形式運達現場，可縮短現場安裝工期，又能提高可靠性。

型式試驗

◆絕緣試驗

◆溫升試驗

◆回路電阻測量

◆短時耐受電流和峰值耐受電流試驗

◆關合和開斷能力的驗證

◆機械操作和機械特性測試試驗

◆防護等級檢測

◆輔助和控制回路的附加試驗

◆充氣隔室的壓力耐受試驗

◆密封試驗

◆內部電弧試驗

◆電磁兼容性試驗

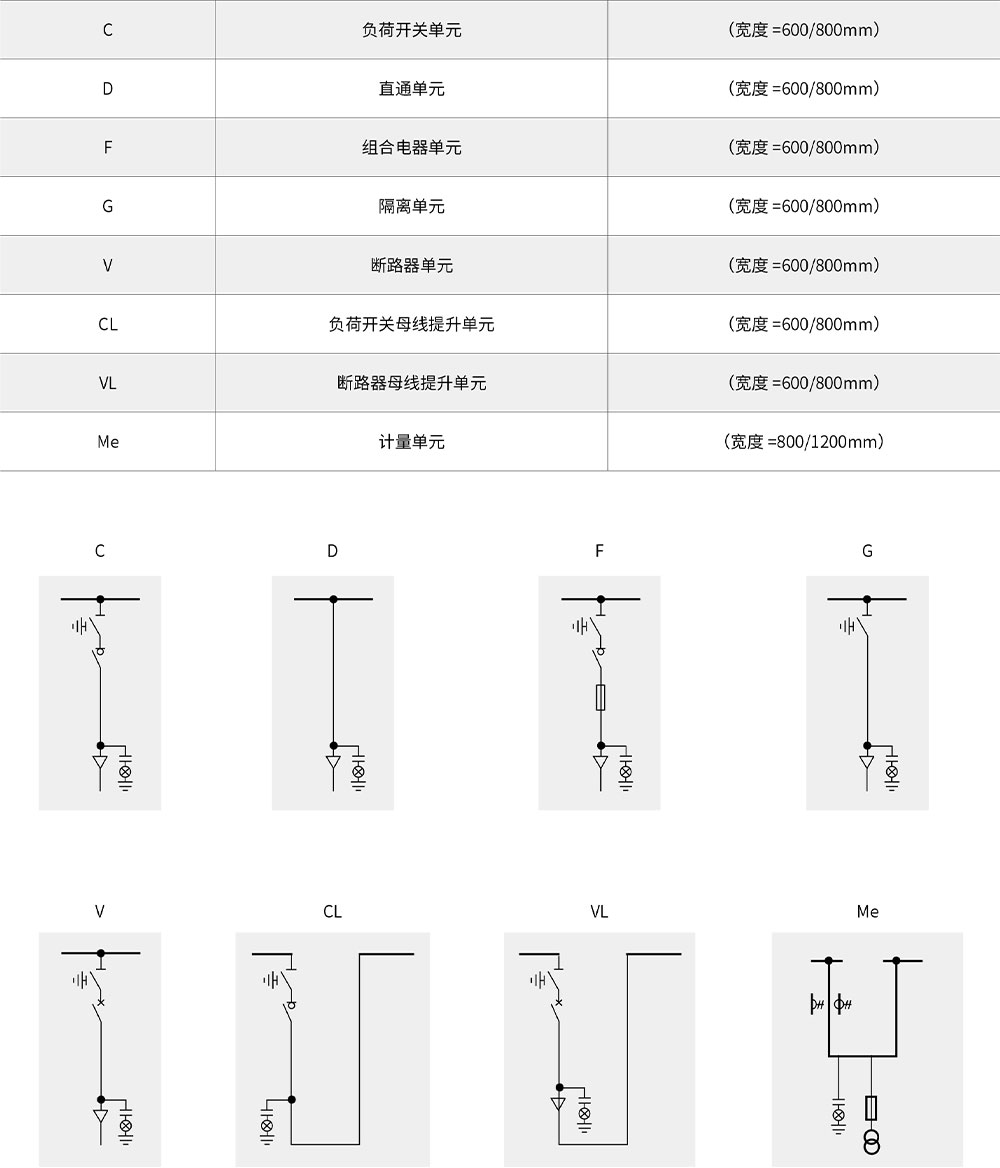

基本方案

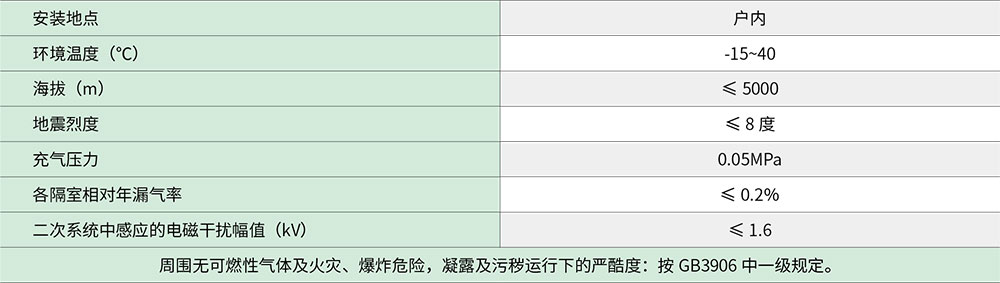

使用條件

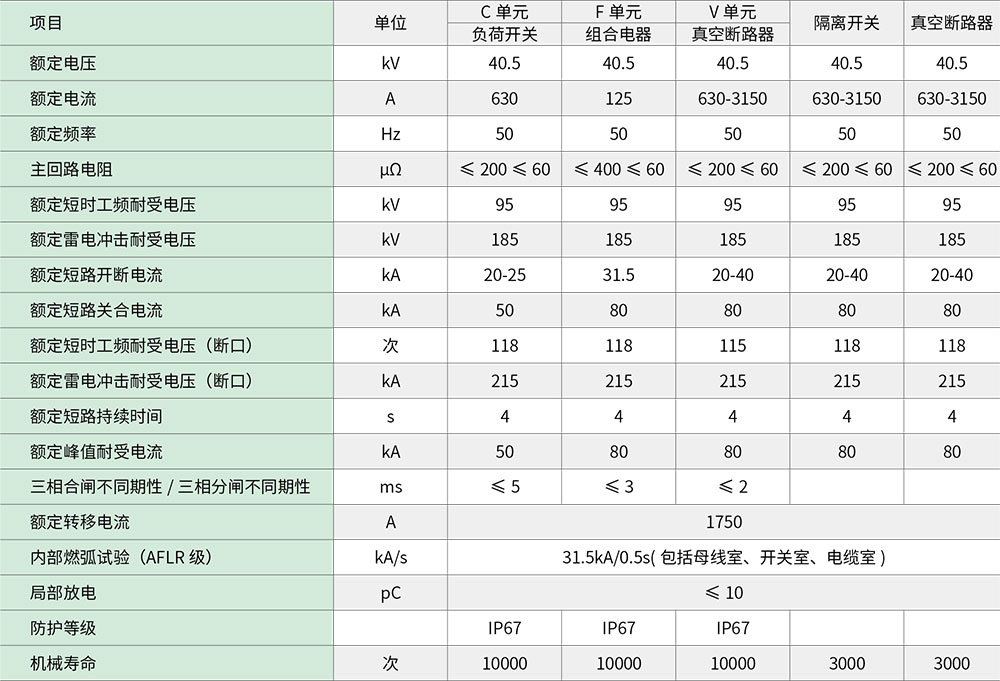

技術參數

接地與分隔

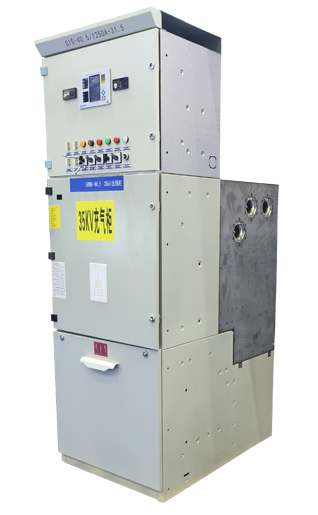

C-GIS 氣體絕緣高壓開關柜，分為 630A、1250A、1600A、2000A、2500A、3150A 等電流等級，柜體尺寸可按需求定制，外殼是由敷鋁鋅板剪裁折彎而成，氣箱由 304 材質不銹鋼板焊接而成，各單元獨立擴展可按方案設計并柜組合。柜體分為二次控制室，母線室，斷路器室，斷路器操作機構室，電纜室，電纜連接高度可達 700mm，方便維護及安裝。柜體具有完整的接地保護系統，開關柜由互相隔離的開關室、母線室、電纜室、二次回路通道等功能小室組成，各功能小室由接地金屬隔板隔開且具有獨立性。

接地與分隔

二次控制室：

位于柜體正上方，內部裝有元件安裝板及端子排固定支架，可以安裝接線端子、小母線端子、綜合保護裝置及其它控制和操作器件，實現系統的遙控、遙測、遙信和就地監控等功能。左右側板與端子對應處開有小母線對接的圓孔，方便并柜接線。（截圖二次箱體部分）

母線室：

封閉于上氣箱內部，與隔離機構位于同一氣箱，柜體落地到地基底托后通過柜體并柜將左右回路柜體及母線緊密連接在一起。

開關室：

位于柜體中間部分，該柜型為板式氣體絕緣開關柜結構，上下兩氣室設置，上氣室有三工位隔離開關，下氣室有真空斷路器。母線、三工位隔離開關和真空斷路器“上中下”布置。單氣室結構簡單，制造容易，成本低，單氣室元件在一起，容易相互影響，可靠性差一些；多氣室結構模塊更換容易，避免多元件相互影響，安全性高，但多氣室結構復雜，制造難度大，成本高。

機構室：

平面布置彈簧操作機構 , 隔離機構與斷路器機構獨立分裝，機構與真空滅弧室絕緣拉桿前后布置成一體，簡化傳動環節，機構的輸出特性更吻合斷路器的分合閘特性，降低功耗，提高機械可靠性和靈活性。

電纜室：

位于柜體下方，有獨立的泄壓通道，電纜連接端子對地高度可達 700mm，電纜室內按需求安裝接地聯鎖，每回路可安裝兩路電纜及避雷器。而且進出線電纜及避雷器采用內錐插接式連接方式。
