產品概述

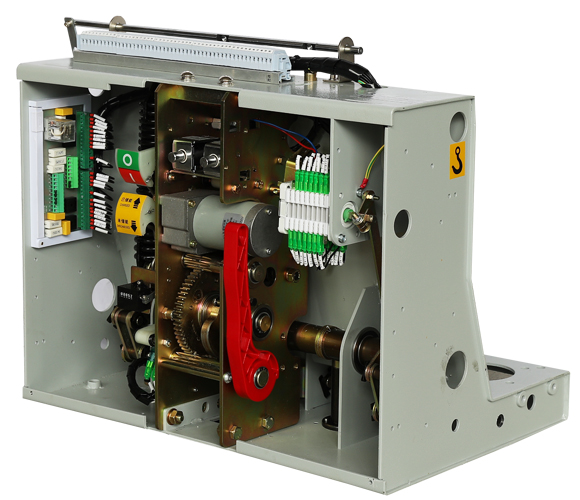

VS1模塊化操動機構為模塊化彈簧儲能操動機構，斷路器框架內裝有合閘單元，一個或者數個脫扣電磁鐵組成的分閘單元，輔助開關，功能及位置指示等部件;前方設有合、分按鈕，手動儲能操作,彈簧儲能狀態指示牌，合分位置指示牌等。

該模塊化彈簧操動機構在原VS 1機構的基礎上，對機構的配合特性、儲能、脫扣部分進行了優化設計，使機構更加穩固、精巧，從而使斷路器性能更加可靠。優化設計后的操動機構與-次回路配合特性，達到國際知名牌VD4、3AH的技術水平。

模塊化機構與VS1機構相比具有以下特點:

1)儲能部分由原VS1的鏈條傳動改為齒輪傳動，使傳動更平穩、可靠,大大降低了噪音;

2)以不同的功能單元為分界純正，實現全模塊化的設計;

3)易損件無需專用工具實現快速更換;

4)內部零件嚴格進行工藝處理，在抗污以及耐腐蝕能力上有很大提升;

5)機構中傳動軸、脫扣半軸采用特殊鋼材,對部分零件進行了特殊表面處理，能滿足各種惡劣環境的使用要求。

6)該斷路器分、合閘電磁鐵、電機更更換容易，使斷路器維修方便。

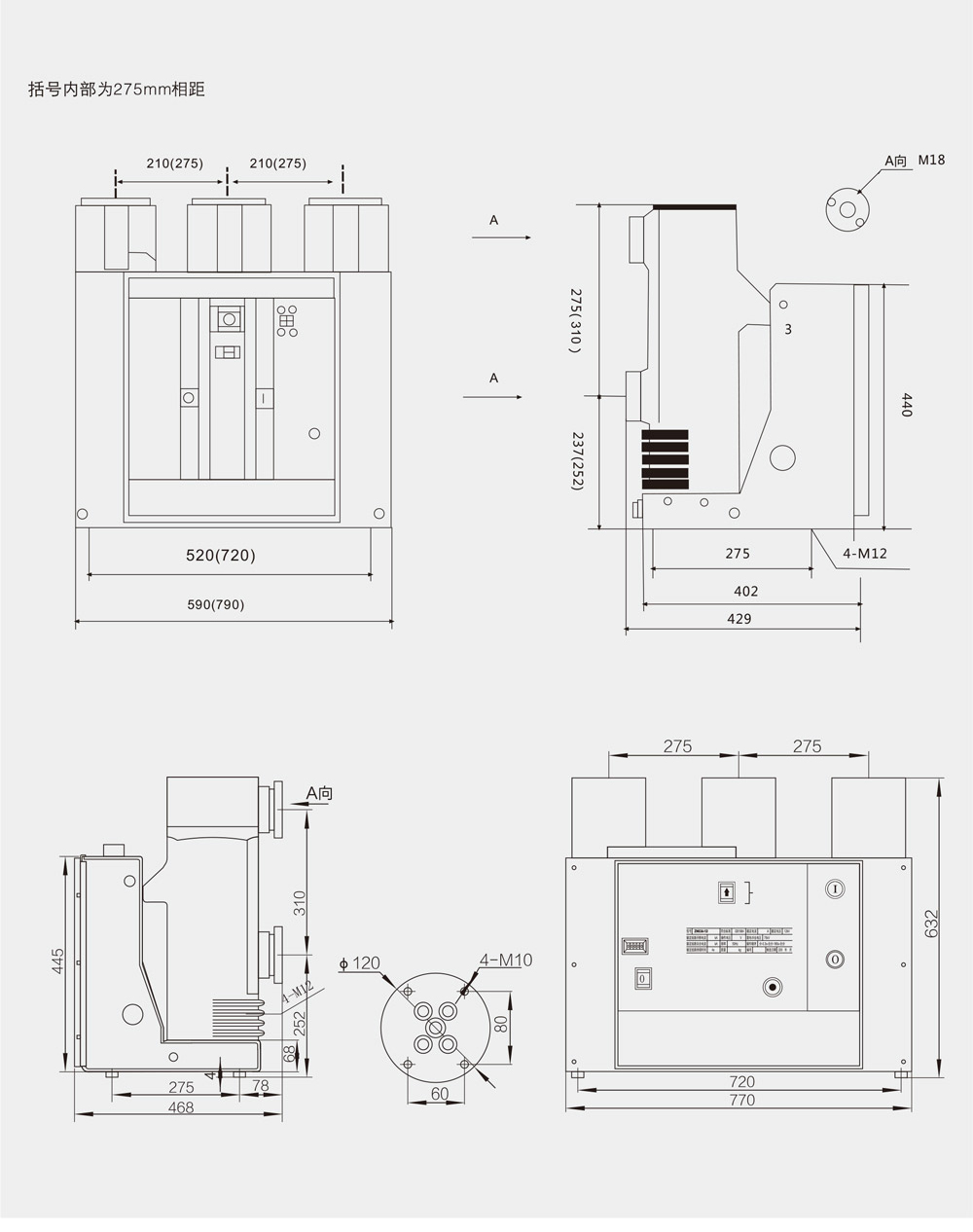

外形尺寸示例圖
