概述

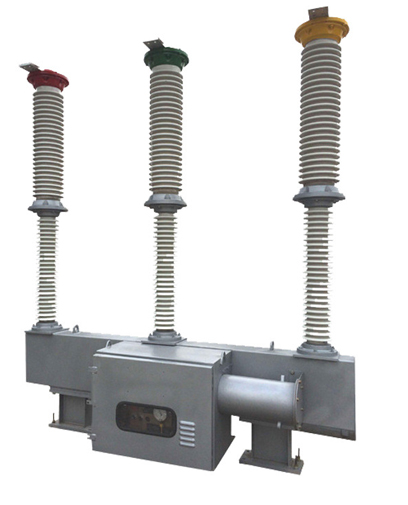

LW36—72.5/T3150—31.5型高壓六氟化硫斷路器系戶外三極交流50Hz高壓電器設備，主要用于輸變電線路的保護，也可作聯絡斷路器使用。斷路器為三極組裝在一個框架上，不能進行單極操作。

LW36—72.5/T2500—31.5型高壓六氟化硫斷路器符合GB1984《高壓交流斷路器》國家標準的要求，并滿足IEC60056《高壓交流斷路器》國際電工委員會標準的要求。

使用環境條件

環境溫度  -30℃～+40℃（-45℃～+40℃條件下開斷電流為25kA）

海拔高度不超過  1000m

自然風速不超過  35m/s

積冰厚度不超過  10mm

地震地面加速度不超過：a.水平加速度  0.4g,b.垂直加速度  0.2g

最大日溫差  25℃

斷路器采用六氟化硫（SF6）氣體作為滅弧介質，六氟化硫氣體不但有良好的滅弧性能，而且電氣絕緣性能非常好，氣體在開斷時被壓氣筒壓縮后噴向電弧并將電弧熄滅，開斷的簡單原理如圖1。該斷路器具有結構簡單、開斷性能良好，并且操作平衡等許多優點。它還是一種理想的切合電容器組及電抗器組的開關。

優越的開斷性能：斷路器能夠順利地開斷各種異常短路，例如反相狀態斷路器兩側兩極同時接地，近區故障以及包括斷路器端部故障在內的其它故障等。

操作噪音?。河捎跀嗦菲髅芊?，與大氣隔絕，所以操作時沒有氣體噴出的噪音。

結構簡單、尺寸緊湊：滅弧室采用單斷口，沒有其它閥系統，所以結構非常簡單、尺寸緊湊。

檢修維護工作量?。河捎诮Y(jié)構簡單，并且斷路器的滅弧室觸頭在六氟化硫氣體中開斷時燒損量小，所以斷路器的維護工作量小，檢修周期比較長。

安全可靠：純凈的六氟化硫氣體是無毒不可燃的，而且因為滅弧室密封性好，所以斷路器在使用上是安全可靠的。
