概述

110kV、220kV是供電網絡的主要電壓等級，由于電壓很高, 中性點一般采用直接接地方式，由于繼電保護整定配置及防止通訊干擾等方面的要求，為了限制單相短路電流，其中有部分變壓器采用中性點不接地方式。在這種運行方式下，由于雷擊、單相接地短路故障等會造成中性點過電壓，而且變壓器大多是分級絕緣，因此過電壓對中性點的絕緣造成很大威脅，必須對其設置保護裝置防止事故發生。

GEDQ-ZCB-110/220系列變壓器中性點成套設備是嚴格按照DL/T620-1997《交流電氣裝置的過電壓保護及絕緣配合》中關于110kV/220 kV有效接地電力網中變壓器中性點采用間隙保護的相關規定制造，并按照GB311.1-1997《高壓輸變電設備的絕緣配合》及國家電網公司2005年 6月出版的《十八項電網重大反事故措施》中防止接地網和過電壓事故的技術要求進行設計。適用于110kV和220kV有效接地電力網中不接地變壓器的中性點過電壓保護。

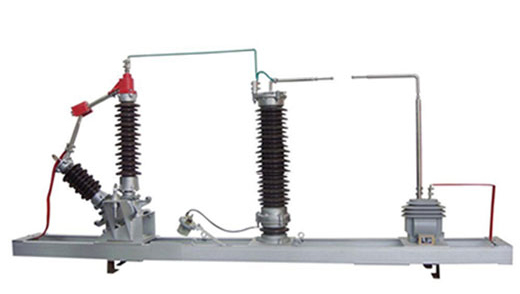

為使110kV、220 kV變電站內的變壓器中性點設備性能可靠、安裝調試及操作方便、布置簡潔美觀，巨億電氣還推出集變壓器中性點棒間隙、間隙電流互感器、隔離開關、避雷器、端子箱及安裝支架等電氣設備于一體的變壓器中性點成套設備。

用戶可自主選用純間隙的變壓器中性點過電壓保護方案，也可選用間隙與避雷器并聯工作，協同保護的方案。避雷器與隔離開關可根據工程需要，靈活組配。

隔離開關的操動機構可選擇手動或電動方式。所有產品的電氣及機械性能均在出廠前完成全套的調試與檢測，亦可方便的在使用現場進行再校正。

環境條件

1 適用于戶內、戶外；

2 環境溫度：不低于-50℃，不高于+50℃；

3 相對濕度：不大于95%（25℃）；

4 海拔高度：不超過2000m，超過2000m可根據實際情況特殊定制。

5 地震烈度7度及以下地區；最大風速不超過35m/S；

6 安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。

7 不適用于非水平安裝的場所。

8  電網頻率：58～62Hz（60Hz系統），48～52Hz（50Hz系統）。

性能特點

1 電流互感器與棒間隙直接連接；

2 間隙放電電壓穩定，間隙距離便于調整；

3 使用不銹鋼精加工電極，表面不易銹蝕；

4 安裝支架采用現場免焊接設計技術，有效解決戶外產品的防腐蝕問題；

5 間隙組合設備底座安裝吊環整件運輸?shù)跹b，現場安裝快捷方便；

6 全系列、全規格，適用于不同地區、不同用戶的要求。
